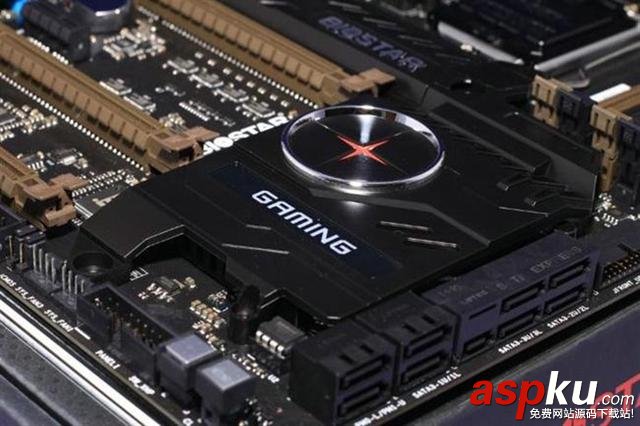

映泰GAMING Z97X主板基于Intel Z97芯片組設計，支持LGA 1150接口的Intel處理器。供電部分，帶有12相供電設計，性能十分強悍。該主板定位高端游戲玩家，采用ATX大板設計也是理所應當，整體采用了純黑的配色，特別是在主板表面覆蓋的“黑色裝甲”也給我們很強的視覺沖擊力。在南橋散熱片、背板I/O部分的裝甲上分別有GAMING、COMMANDER的標示。起到了防塵，設計散熱風流向的作用。

拓展部分主板提供了3條PCI-E x16顯卡插槽，可以支持玩家組建CrossFireX。除此之外，主板還提供了3個PCI-E x1插槽。ATX大板標配的4條內存插槽，支持雙通道DDR3最高3000MHz（OC超頻）的內存拓展。磁盤接口部分，主板提供了6個SATA3接口，不僅滿足了掛多塊機械硬盤的數量需求，同時主流的SATA3接口固態硬盤也能達到理想的讀寫速度。另外了1個SATA-Express接口，同時還可兼容2個SATA3接口。

主板背部接口，提供了1個PS/2鍵盤接口，1組高清視頻輸出接口（DVI/HDMI x2/DP），2個網絡接口（分別對應Killer網卡、Intel網卡），1組多聲道模擬音頻接口，1個數字光纖接口。值得一提的是USB接口都采用了USB3.0以上的規格，中間的2個USB接口更是采用了USB3.1規格，也是目前我們拿到的最早一塊帶有USB3.1接口的主板。

USB3.1速度測試：

映泰GAMING Z97在DVI旁邊的兩個usb接口其實不是usb3.0而是最新的usb3.1接口，采納了傳統的Type-A，這么做的好處是可以向下兼容目前的USB 2.0/3.0設備。但由于Z97芯片組原生并不支持USB 3.1接口，所以該主板使用了第三方芯片進行橋接，這顆主控來自ASMedia，具體型號為ASM1142，提供兩個USB 3.1接口。到底USB 3.1和USB 3.0有什么區別？

USB 3.1的理論速度最高就是10Gbps。但這個規格的相關測試結果來看，USB 3.1接口的實際性能要比USB 3.0高出不少，連續讀寫速度甚至可以突破700MB/s。而USB 3.0接口方面，其連續讀寫速率大概在300MB/s到400MB/s左右。

映泰GAMING Z97X提供了PCI-E M.2接口，其實在主板南北橋中間的連接部分，去掉裝甲就可以看到主板配備了一個M.2接口。作為9系芯片組的特色，M.2接口同樣是借助2個PCI-E通道，帶來10Gb/s的理論高速帶寬，另外世面上支持M.2接口的固態硬盤也多了起來，價格也開始接近傳統SATA口的SSD。

主板還超規格提供了SATA Express接口，這是一種新型接口標準，下一代的Intel芯片組才支持，在GamingZ97X主板上就提前實現，在原有SATA的基礎上引入PCI-E總線技術，從而大大提升傳輸速度，PCI-E 2.0標準下理論帶寬可達約780MB/s，超越現有的SATA 6Gbps。

這個規格的相關測試AS SSD成績非常直觀：連續讀取712.11MB/s，連續寫入320.56MB/s，速度驚人。

Killer網卡作用測試：

作為絕大多數游戲主板的網卡標配，Killer殺手網卡也成為映泰GAMING Z97X的標準配置，針對于不少消費者疑惑的E2201、E2205網卡芯片之間的差別，外媒曾提到E2205是E2201的降低成本版，至少在目前Killer板載芯片上，E2201-B還是應用最普及的。

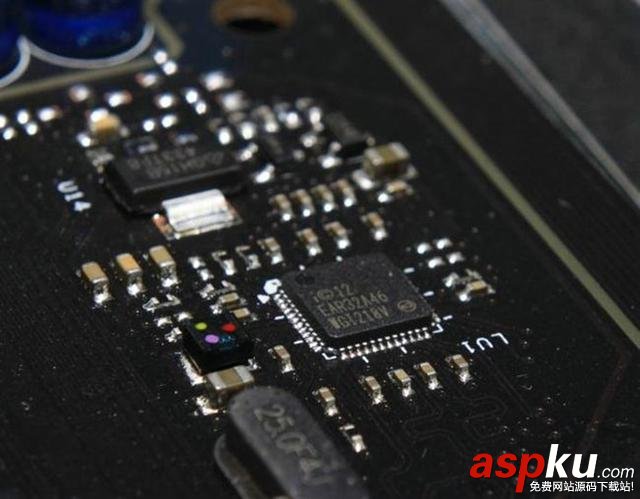

映泰就在板載Killer網卡的同時，還提供了Intel I218-V網卡芯片，其中該芯片還帶有網絡處理單元（NPU），這是Killer網卡所沒有的部分。針對網絡數據（大包、小包這兩種形式），網絡流視頻、線上游戲等不同應用，Intel、Killer兩家的優勢可以共存。

盒子音效增強測試：

映泰GAMING Z97X這款主板的音頻部分的靈魂就是游戲指揮盒（GAMING PANEL）。提供獨立聲卡的配件，映泰并非是這方面的先行者，不過和很多獨立出售的PCI/PCI-E接口聲卡不同，映泰的獨立聲卡是封裝在盒子中。游戲指揮盒可以安裝到機箱前置面板的光驅位，通過USB、AUDIO、PANEL三條線路來連接主板對應的插針接口。將插針正確安裝完畢后，只需安裝對應的獨立聲卡驅動軟件即可。

但這不僅僅是獨立聲卡，從上圖中我們可以看到游戲指揮盒（GAMING PANEL）左邊有三個斜條白色LED燈，這分別對應CPU、VGA、DDR，算是一個診斷指示燈，如果檢測出錯誤，指示燈則不亮；同理右邊的準星LOGO是CPU溫度指示器，在70度以下為綠色，70-90度之間為黃色，90度以上則是紅燈警示。在無需檢查軟件的前提下，GAMING PANEL就可以提供一個簡易的監控提示。

游戲指揮盒擁有的Xear 3D、魔幻變聲等技術，在映泰GAMING PANEL搭配的軟件中，就能實現相應的功能和玩法。界面上提供了常見的音頻EQ均衡器效果調節，除了默認外，還有Live（現場）、Jazz（爵士）、Rock（搖滾）這三個預設EQ音效。當然我們也可以自己手動調節個頻段的EQ效果，并且支持將自定義效果保存，輕松實現適合自己的聽音效果。

接下來，在體驗電影或游戲中，我們發現為了更加突出場景的聲音效果，還能通過在游戲指揮官配套軟件的下方找到環境音效中選擇諸如洞穴、巷道、競技場、宮殿、森林等場景，通過獨有音頻技術來模擬出環境氛圍，效果十分贊。

更有趣的是在軟件左側的指揮官模式，我們還能通過Gaming的魔幻變聲技術，其中提供了勇士、女神、精靈、怪獸、甚至還有變形金剛的大黃蜂音效，指揮作戰非常有感覺的。在語音聊天或者副本過程中，變聲技術也給游戲提供了更多娛樂色彩。全盤指揮功能直接按下GAMING PANEL面板上的麥克風按鍵，指示燈亮起，這時我們的麥克風輸入將提高4倍音量。下面我們測試一下麥克風在增強后的效果。

經過測試，可以發現在聲音方面，除了分貝的提高外，對于人聲的還原可以說是盡善盡美，對于聲音所表達情緒上的變化和齒音的刻畫都非常細膩，音染也比較輕（但并不是沒有），可以給人一種原汁原味的聽感，十分不錯。

總結：映泰GAMING Z97X不僅在產品外觀上趨于玩家視覺，在性能上表現也十分出色。各色各樣的賣點，讓玩家在千篇一律的主板中看到了一簇屬于自己的色彩。可以說映泰GAMING Z97X主板就是游戲玩家們打造極限游戲硬件的利器，愛玩游戲的你還在等什么？■
