對于AutoCAD初學者可能對于打斷與打斷于點命令這兩個看似相似的命令有些困惑，在此小編向大家介紹autoCAD中打斷與打斷于點命令的區別。

啟動命令

1、啟動命令。“默認選項卡”>“修改”面板>“打斷”，“打斷于點”。或者“修改”工具欄>“打斷”選項。或者在命令行輸入break（BR）命令。

打斷于點

1、打斷于點就是將對象在某一點處打斷，打斷之處沒有間隙。有效的對象包括直線，開放的多段線，圓弧等，但不能是圓，矩形，多邊形等封閉的圖形。

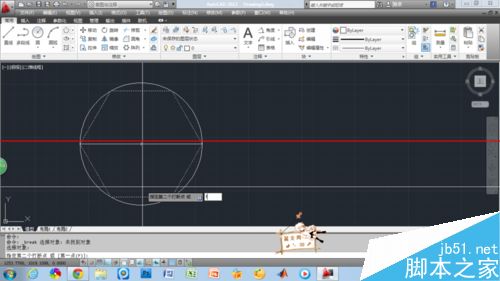

2、執行打斷于點命令，選擇對象，確定要打斷的點，如圖中的線段被打斷成兩個部分。

打斷

1、打斷則是在兩個點之間創建間隔，也就是打斷之處存在間隙。

2、對于矩形，多邊形等封閉圖形，使用打斷命令時，不論第一點和第二點的選擇順序是怎樣的，刪除的總是兩點之間較短的部分。

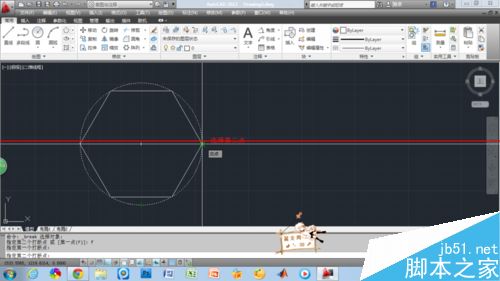

3、執行打斷命令，輸入f，選擇第一點，選擇第二點，完成命令

4、對圓使用打斷命令時，將沿逆時針方向把第一點到第二點的部分刪除。如圖所示。

5、兩點選擇順序相反。
