經常使用cad繪制一些零件圖形，該怎么繪制零件平面圖呢？下面我們就來看看詳細的教程。

1、先畫一個半徑五十里面二十五的圓然后向右偏移30。

2、然后用相切，相切半徑畫200的圓，相切點在左右外圓上半部分點。

3、修剪后

4、然后同樣用相切相切畫圓，半徑100，相切點為左邊圓下半部分和半徑200的圓弧點上，并鏡像修剪后可得

5、在左邊圓弧里面畫相切相切半徑2的圓并鏡像，然后用兩點畫圓，兩點分別為最左邊的圓的端點和最右邊圓的端點，如圖所示。

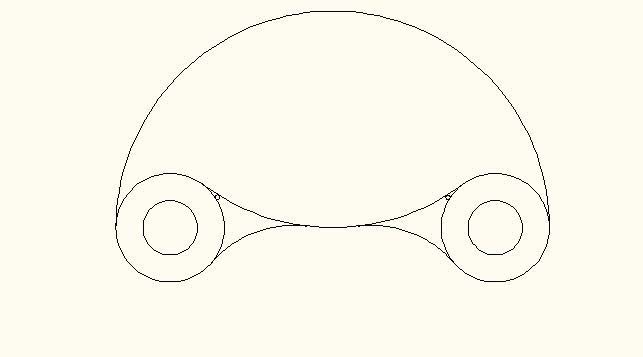

6、然后修剪后可得

7、最后標注即可完成

以上就是cad繪制半圓形零件平面圖的教程，希望大家喜歡，請繼續關注武林網。
