前面曾有朋友討論三維中畫圖中"對位置"的問題，在此我根據自己的經驗作一些介紹，僅供朋友們參考。本教程是向武林網介紹利用AutoCAD制作三維管道畫法，教程比較入門，本期教程向朋友們介紹“對位置”的問題，相信很多朋友都想了解，那就快來看看教程吧！

一、在三維畫圖中，由于要創建多個實體，就存在要調整彼此位置的問題了！這個問題幾乎沒有看見有誰講過，而總要遇到這個問題,我想的是很大程度上與自己畫圖的習慣有關。

憑空說是比較難的，下面這個我隨手畫的管道一段，來說說畫圖習慣。這個圖雖然簡單,最后還是簡要渲染一下。

先看效果圖：

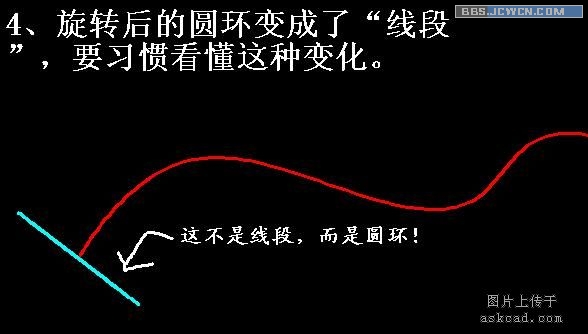

通過上面這個片段,可以看出不同的畫圖習慣,相當多的書上都是在軸測圖中畫三維。我的習慣是，開始階段不管是不是一個面上的東西都在同一視圖中完成，這樣容易做。不過恐怕許多初學朋友不太適應這種顯得"抽象"的操作。

有朋友會問，為什么不在主視圖畫好后，切換到俯視圖中去操作呢。這種操作我也常用的，只是對于這樣的例子我一般不切換視圖，雖然切換視圖有其優點，但切換后統統重疊成一條線，要尋找自己想要那條線，不容易找到！結果轉來轉去，又到軸測圖中進行了。

我并不是說，用軸測圖不好，正如在第1集就說過了，我主張后期工作（如渲染、圓角……）才到軸測圖中進行。

二、用好"點過濾"，點過濾的作用在三維中尤其重要，剛開始時初學朋友不容易體會到這點。在第10集，我已經舉個運用"點過濾"的例子，就是三點"剖切"實體的方法，用點過濾就非常方便地在一個視圖中是找到三點。有朋友不明白我在前幾種用點過濾垂直剖切的方法,這里就更詳細地介紹一下。

三維中的"點過濾"是什么意思，估計有些初學朋友不常用這個工具，甚至還有人沒用過，我舉個小例就好懂了。比如說，當前是主視圖，你如何在不切掉視圖的情況下，畫一條長為50且垂直于電腦屏幕的直線段呢？

如果這個問題想明白了，就明白"點過濾"的意義了，很顯然這樣的直線，畫出來將是一個"點"，只能從其它視圖中才能看出它是直線。畫的方法，好象得用坐標來完成了，比如在（20，50，0）畫直線的起點，再到（20，50，50）畫直線的終點，就可以完成這個要求。

可以看出這兩個坐標值中的（20，50）是必須要相同的，所以"點過濾"可以相當于省略輸入相同的部分，即在（20，50，0）后，命令行提示輸入下一點時，請在命令行輸入".xy"，然后系統提示指定點，這時捕捉（20，50，0）這個點就可以，這時系統又提示"于"，這時輸入z坐標值"50"就可以了。

這個工具相當好用哦，在三維中畫參考線，對位等，都用的相當多的。不會用的朋友務必要弄清楚！！它的好處是，通過平面就能指定空間的點，相當于是坐標的簡便輸入法。

再舉一個運用的實例，比如說在渲染中，設置點光源或者聚光燈位置時，相當多的初學朋友是心中沒譜，自己設的光源在物體的什么方向位置上，一臉茫然。我建議你這樣做就容易了，設置光源位置前切換到俯視圖，切記不要在軸測圖中做！！

當系統要求輸入光源位置時，請在命令行輸入".xy"（記住xy前面的小數點不要忘了哦！！），這時請在物體周圍點一個位置，這就相當于是說，光源垂直投影是這個點，然后在命令"于"后，輸入"z"值，就是光源距離物體的高度。

如此一個步驟就完全地確定了光源的位置。這實質上就是機械制圖上的"點"的投影，"點"的投影在機械制圖簡單得沒人能說不懂，但是把理論用于實際，還是讓不少人一時半天捉摸不透的哦！設置光源位置對初學朋友來說，好象不容易控制的東西，說白了，就這樣簡單扼要。

說白了"點過濾"就是這樣一個簡單無奇的工具，但是它的作用卻相當高，沒有一段cad畫圖經歷人是體會不到它的廣泛用途的哦！總而言之,當你想確定一點時,而這個點在空間上,無法在當前視圖畫出時,第一感覺不是忙著到另一個視圖去操作，而是考慮用點過濾!!!!!!!!!!!!!!!!!!!

下面我仍演示個例子，畫一把螺絲刀,首先要說明的是,這個完全是憑感覺想著即興所作,螺絲刀是不是這個樣子的,我等會兒看看。通過這個例子來說明繪圖習慣。

通過這個例子可以看出,對位能在一開始就避免為最好,比如第一步畫螺絲刀的兩個視圖集中到一個面上來。

每個人的繪圖習慣不一樣
