該經驗為大家分享一篇solidworks2014實例教程，其他版本的solidworks都能使用該教程。這次主要做一個八字門的開關裝配。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、運行solidworks2014軟件，新建一個零件，利用拉伸命令，先拉成一個長方體，在長方體的一側繪制一個圓柱，保存文件，命名為零件1。

2、由于我們是使用八字門，根據步驟一的方法，再次繪制一扇門。我們可以在繪制完零件1時，使用另存為命令，修改一下，也可以完成這扇門，命名零件2。

3、再次新建一個零件，繪制們的門框，門框的大小最好和上述的門大小一致，我們同樣利用拉伸的命令，繪制門以及·2個小圓柱，繪制完成后保存文件，命名為零件3。

4、新建一個裝配文件，首先瀏覽打開零件3，也同時也將的配合關系它固定，這是默認的，我們先點擊插入零部件，先把零件1和2打開，放在一邊。同時新建一個基準面。

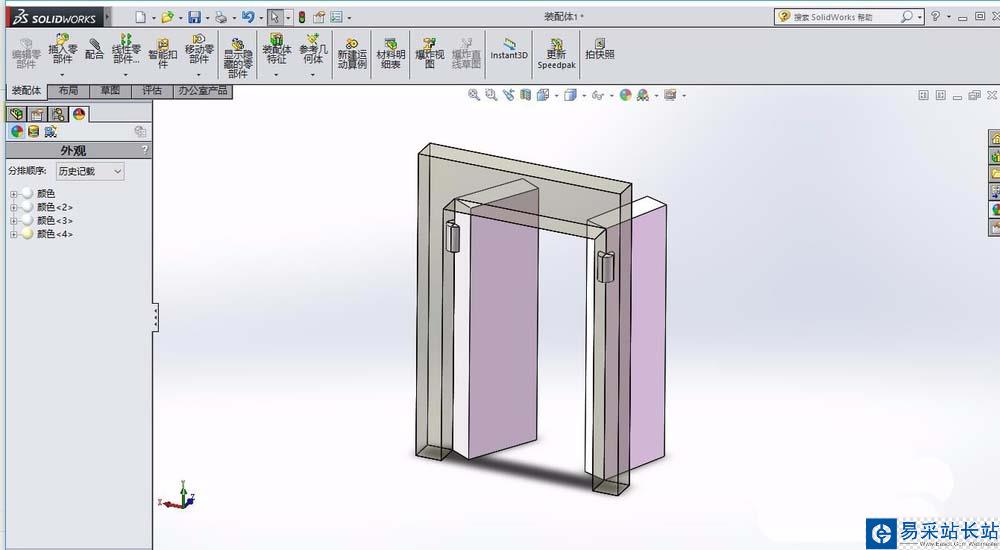

5、我們選擇配合關系，利用門于門框的上面重合，2個小圓柱的同軸心，配合好，另一扇門也是同樣，暫時使得門能360旋轉。【門的大小已調整】【為便于觀察外觀門框已修改并調整為透明】

6、最后，我們點擊配合，選中2扇門，選擇高級配合，選擇對稱，這樣我們的門就能同時打開了。再次選擇高級配合里面的角度，適當?shù)倪x擇角度，控制打開門的大小角度。這樣，我們就完成八字門的裝配了
