作者簡介：

網名：Vertex

職業：2005年畢業于深圳職業技術學校動畫系多媒體技術專業，2005年就職于深圳亞米多科技有限公司，2006年加入上海世合幻想視覺工場擔任制作組長，2009年加入盛大領域擔任三維主管。

郵箱：[email protected]

QQ：1621638

導言：
這次的作品取名為《濤》，是一張制作難度比較簡單的作品，其中用到的都是一些相對基礎的技術，比較適合剛接觸CG或是想進入CG領域的朋友們。

此作品本是動態視頻，但考慮到后期的知識可能會不太適合初學者，因此特改成靜幀?！稘返闹谱鲿r間約14個小時（包括動作以及動態的合成），但如果各位讀者跟著教程一步步制作，應該在4個小時內可以完成，采用默認Scanline 渲染器渲染，使用軟件為3ds Max、Photoshop、After Effect。

因為時常見到身邊許多新人朋友，剛學習CG的朋友，過于盲目的追求軟件與技術，而忽略了對基礎美術的學習，以及對日常生活的觀察。所以從另一角度而言，此教程是想提醒各位朋友，即使用簡單的技術，也是可以達到不錯的效果的。而學習CG，軟件其實并不是最主要，軟件只是筆與紙，至于畫出的畫如何，還是得看執筆人。

所以，但愿大家在學習專業技術的同時，不要忘了對自身美術修養的提升。

參考
與之前的兩部教程一樣，在這里再次提醒大家，每當各位開始制作一張作品的時候，希望你們能夠先搜集大量的參考圖片，以確保自己對作品的每一個細節、每一個構成元素都有足夠的了解。

而在這些參考圖中，有許多部分將會在實際制作中用到，比如貼圖的繪制，背景的合成。因此希望各位能養成這一習慣。（圖01）

圖01

模型
模型其實非常簡單，是在基礎物體Cylinder上修改得來，使用的命令不外乎Connect與Chamfer，不再贅述。（圖02）

圖02

這時給模型一個UVW　Mapping修改器，選擇Cylindial類，之后復制出幾段，Attach到同一個物體之后再把每段焊接上，一根竹子的模型就基本完成了。（圖03）

圖03

接下來把竹子使用關聯復制，鋪放在場景中，并在合適的位置打上攝影機。然后挑選一些竹子用Scale命令調整粗細、竹節的密度，并調整它們之間的距離，與離鏡頭的遠近。下圖為攝影機的位置（圖04）。

圖04

然后隨便挑選一根竹子，加上Noise修改器，讓竹子稍微有點扭曲，使得模型更加自然。參數如下。（圖05）

圖05

最后在Camera視窗，大概效果如下圖。（圖06）

圖06

至此，模型工作已基本完成。

UV導出
接下來先把竹子的UV導出以便于貼圖的繪制。

首先給竹子添加一個Unwrap UVW修改器，并點選下圖紅框內的Edit 按鈕，彈出Edit UVWs操作界面。（圖07）

圖07

在Edit UVWs界面內，選擇Tools菜單下的Render UVW Template選項。（圖08）

圖08

彈出Render UVs操作框，設置如下圖。圖中紅框內的Width與Height參數，代表導出UV的大小。設置完成之后，點選最下面的Render UV Template按鈕。（圖09）

圖09

點擊圖中紅框內的磁盤圖標，將此圖存儲成TGA格式，以方便在Photoshop內定位。（圖10）

圖10

之后使用Photoshop打開剛剛導出的UV圖片。雙擊通道窗口內的Alpha1通道，如圖所示。（圖11）

圖11

修改不透明度至100%，確定后，并按Ctrl+I進行反色操作。（圖12）

圖13

之后選中RGB通道，并新建一空白圖層。操作至此，界面應該如下圖所示，UV的導出工作已經完成，接下來可以進行貼圖的制作了。

貼圖
竹子的材質，使用的是默認的Standrad材質球，并使用了Diffuse、Bump、Specular三張貼圖。

接下來進行的是Diffuse貼圖的繪制，我使用了下圖中的幾張素材。（圖14）

圖14

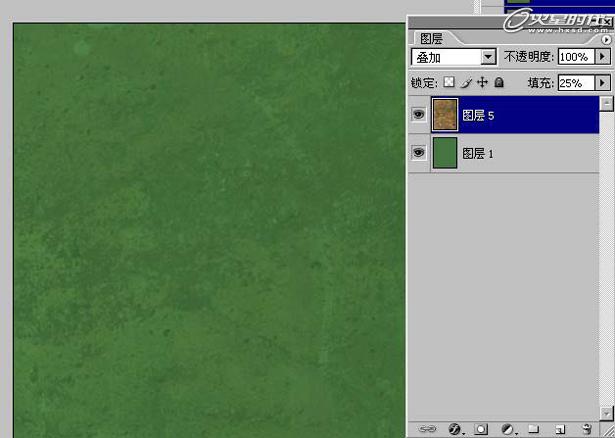

先用綠色填充圖層，并把上圖中的墻面貼圖用疊加方式疊在圖層上，填充設置成25%。效果如下。（圖15）

圖15

之后從下圖中紅框所示的部分，取出竹節的素材，并放進Diffuse貼圖內。（圖16）

圖16

用橡皮擦擦拭掉多余的部分之后，點擊Alpha1通道前面的眼睛圖標，打開UV信息，將竹節素材對準至橫線較多的位置，效果如下圖。（圖17）

圖17

接下來用Dirt Map制作竹節周圍的白斑。

類似的Dirt Map在網絡上很容易可找到，一般是作為Blend材質的Mask所用。

我使用的這張素材取自Total Texture，

取其合適的部分，并使用濾色模式，疊加在圖內，填充設置成70%。（圖18）

圖18

接下來從下圖內紅框部分，取出素材，并配合著使用動態模糊、風、銳化等濾鏡，以做出竹子上面一絲絲的紋理。（圖19）

圖19

調整后，效果如下。（圖20）

圖20

去掉多余部分之后，使用濾色模式與圖片混合，效果大概如下。（圖21）

圖21

最后，在背景圖層用畫筆適當的添加一些雜色，豐富一下，Diffuse貼圖就基本完成了。另存為Jpg格式，并命名為Diffuse。這時候各位可以將此貼圖貼至竹子模型上看看。（圖22）

圖22
